Прогар медных шайб форсунок и «чёрная смерть» дизеля: причины, фрезеровка колодцев и регламент затяжки

Физика прогара огнеупорной шайбы и природа «чёрной смерти»

Медная термошайба, установленная между распылителем форсунки и головкой блока цилиндров (ГБЦ), выполняет две критические функции: отводит избыточное тепло от прецизионного распылителя в рубашку охлаждения и герметизирует камеру сгорания, где температура газов достигает 1 800 °C, а давление впрыска и сжатия превышает 150 бар.

Со временем или вследствие ошибок монтажа (повторное использование старого крепежного болта, грязь в колодце, несоблюдение момента затяжки) прижимное усилие ослабевает. Раскаленные картерные газы начинают циклически прорываться сквозь медное уплотнение наружу в колодец форсунки.

К чему приводит затягивание с ремонтом: разрушительные последствия

Явление прорыва газов дизелисты называют «чёрной смертью» (Black Death). Это особенно характерно для моторов Mercedes-Benz (OM646, OM651, OM642), Ford Transit 2.2/2.4 TDCi, BMW (M57, N57) и дизелей VAG 2.0/3.0 TDI. Прорыв газов запускает цепную реакцию разрушения:

• Образование углеродисто-битумного монолита: выходящие газы подхватывают пары моторного масла и солярки. В колодце ГБЦ образуется плотный спекшийся слой кокса, напоминающий застывший гудрон, который намертво приваривает корпус форсунки к металлу головки;
• Кавитационная и термическая эрозия посадочного седла: поток раскаленных газов буквально выжигает раковины и канавки в алюминиевом теле посадочного конуса ГБЦ;
• Перегрев и заклинивание распылителя: лишившись теплоотвода через шайбу, форсунка перегревается свыше 300 °C, игла распылителя деформируется и начинает лить топливо струей, что ведет к прогару поршня.

Пошаговый регламент Dizzel: от безопасного извлечения до фрезеровки

В мастерской Dizzel устранение прогара шайб выполняется по заводскому регламенту с применением специального специнструмента:

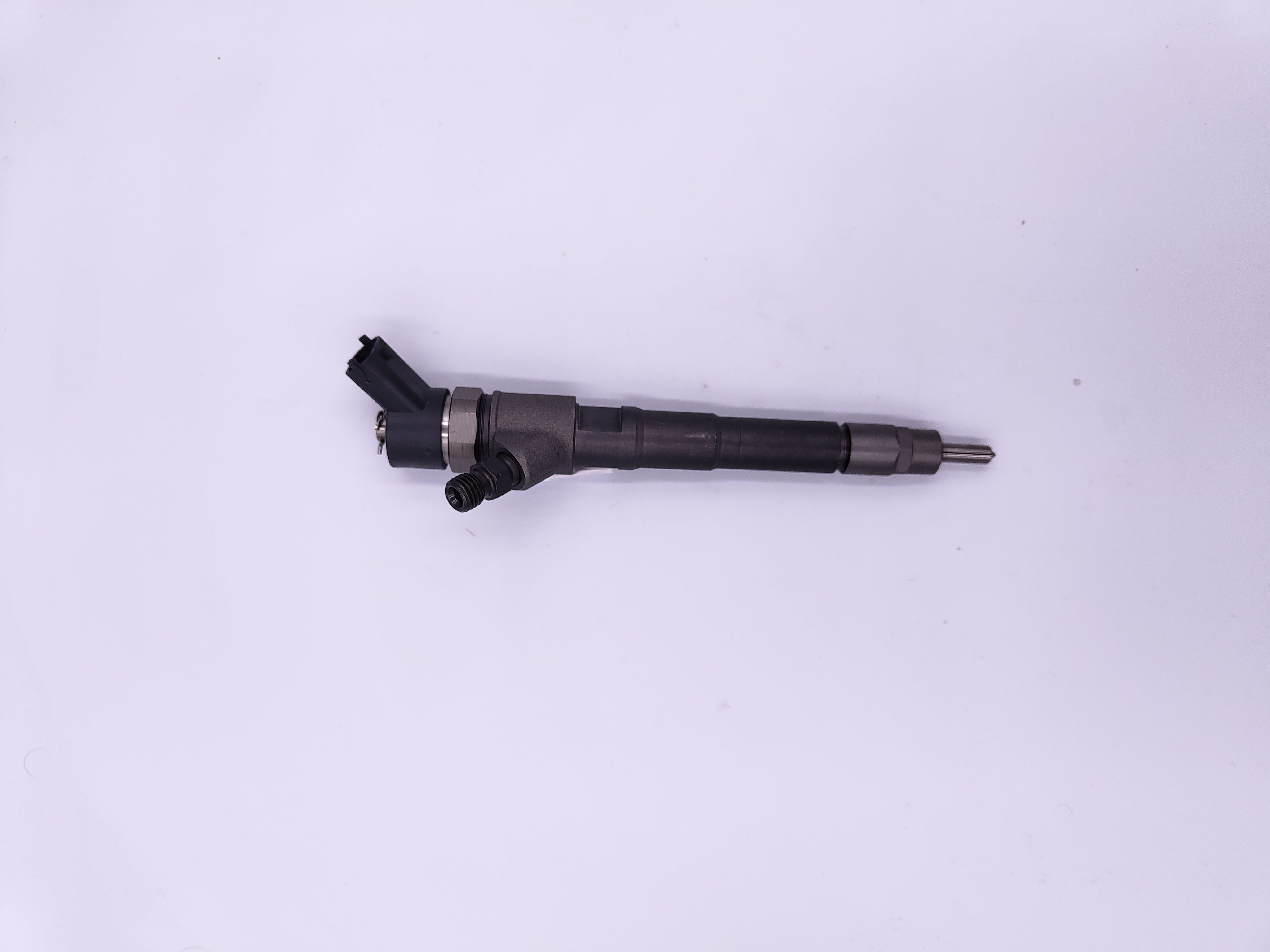

1. Химическая деструкция кокса: колодец заливается профессиональным очистителем-растворителем для размягчения битумных отложений;
2. Бережное извлечение форсунки: демонтаж узла осуществляется с помощью гидравлического съемника с усилием до 12 тонн без ударов и без риска облома резьбовой части в ГБЦ;
3. Очистка резьбового колодца: прогонка резьбы метчиком и удаление мусора пневмопродувкой (исключает масляный клин и обрыв болта при монтаже);
4. Прецизионная правка посадочного конуса ГБЦ: микрофрезеровка ручной регулируемой разверткой со специальной направляющей. Снимается тончайший слой металла (0,05–0,10 мм) до полного устранения раковин и восстановления идеальной плоскости прилегания;
5. Подбор компенсационной огнеупорной шайбы: если глубина фрезеровки превысила допуск, устанавливается ремонтная шайба увеличенной толщины (1,7 или 2,0 мм вместо штатных 1,5 мм), чтобы сохранить правильный вылет сопел распылителя в камеру сгорания;
6. Монтаж на керамическую пасту: корпус форсунки покрывается термостойкой керамической смазкой (выдерживает до +1 400 °C), предотвращающей прикипание в будущем;
7. Установка нового болта и динамометрическая затяжка: монтаж производится исключительно с новым оригинальным болтом крепления скобы по заводской схеме с угловым доворотом.

Сводная таблица регламентов монтажа форсунок

Двигатель / Марка	Штатная толщина шайбы	Регламент затяжки болта	Обязательность замены болта
Mercedes OM646 / OM651	1,56 мм	7 Н·м + доворот 90° + 90°	Строго обязательно (одноразовый)
Ford Transit 2.2 TDCi (Puma)	1,60 мм	6 Н·м + доворот 180°	Строго обязательно
VAG 2.0 TDI (Common Rail)	1,50 мм	8 Н·м + доворот 270°	Строго обязательно
BMW M57 / N57	1,50 мм	9 Н·м + доворот 90°	Строго обязательно
