Пьезофорсунки Continental и Siemens VDO: диагностика пьезоэлемента, пробой на массу и нюансы ремонта

Принцип работы прямого пьезопривода Continental / Siemens VDO

Топливные системы Common Rail от концерна Continental (ранее известного как Siemens VDO) заслужили репутацию одних из самых быстрых и экологичных в дизелестроении. Они массово устанавливаются на коммерческий транспорт и легковые автомобили: Ford Transit 2.2 TDCi, Volkswagen и Skoda 1.6 TDI (двигатели CAYC/CAYB), Renault и Nissan 1.5 dCi (K9K), Land Rover Discovery 2.7/3.0 TDV6, а также Peugeot/Citroën 2.0 HDi.

Главное конструктивное отличие пьезофорсунок Continental от классических электромагнитных узлов (Bosch или Denso) — отсутствие промежуточного гидравлического клапана-мультипликатора. Пьезоэлектрический модуль, состоящий из сотен тончайших пластин кристаллов кварца или титаната бария, воздействует непосредственно на шток привода иглы распылителя. При подаче управляющего напряжения 70–140 В пьезопакет мгновенно удлиняется на несколько сотых долей миллиметра.

Скорость срабатывания такого привода составляет менее 0,1 мс, что в 4–5 раз быстрее любого электромагнитного клапана. Это позволяет реализовывать до 5–7 раздельных фаз впрыска за один рабочий такт (многоточечный предвпрыск, основной впрыск и послевпрыск для регенерации сажевого фильтра DPF).

Типичные неисправности: симптомы и инструментальная диагностика

Несмотря на высочайшую точность дозирования, пьезофорсунки Continental/VDO крайне чувствительны к электрическим перегрузкам, перегреву и чистоте топлива. В практике лаборатории Dizzel чаще всего встречаются три ключевые проблемы:

1. Деградация и пробой пьезоэлемента на корпус

В процессе эксплуатации из-за постоянного циклического расширения и нагрева внутри пьезопакета возникают микротрещины. При попадании влаги или конденсата из подкапотного пространства изоляция разрушается. Происходит замыкание силового контакта на металлический корпус форсунки (пробой на массу).

• Симптомы: блок управления двигателем (ЭБУ) фиксирует утечку тока высокого напряжения и мгновенно отключает весь банк цилиндров для защиты выходного каскада. Автомобиль резко глохнет прямо во время движения и не заводится до сброса зажигания;
• Диагностические ошибки: P0200 (неисправность цепи управления форсунками), P0201–P0204 (обрыв или замыкание конкретного цилиндра), P062D (ошибка силового драйвера форсунок банка 1).

2. Замер электрических параметров: как выявить неисправность

Для корректной дефектовки пьезопакета стандартного мультиметра недостаточно. В Dizzel проверка проводится специализированным мегомметром и высокоточным RLC-мостом:

1. Сопротивление изоляции: измеряется между каждым выводом разъема и корпусом форсунки при испытательном напряжении 250–500 В. У исправной форсунки сопротивление превышает 10 МОм. Если прибор показывает менее 180–200 кОм — пьезопакет пробит и подлежит замене;
2. Электрическая емкость: номинальная емкость исправного пакета пластин составляет 2,8–3,5 мкФ. Падение емкости ниже 2,0 мкФ свидетельствует о внутреннем расслоении керамики;
3. Внутреннее сопротивление кристалла: в норме находится в диапазоне 180–220 кОм.

Технология восстановления и стендовой калибровки в Dizzel

Бытует ошибочное мнение, что пьезофорсунки Continental неремонтопригодны. В техцентре Dizzel отработана заводская технология полного восстановления данных узлов:

• Замена пьезоэлектрического актуатора: установка нового оригинального пьезопакета с контролем сопротивления изоляции;
• Ремонт гидрокомпенсатора (гидроаккумулятора давления): восстановление внутренней гидравлической камеры, компенсирующей температурное расширение деталей;

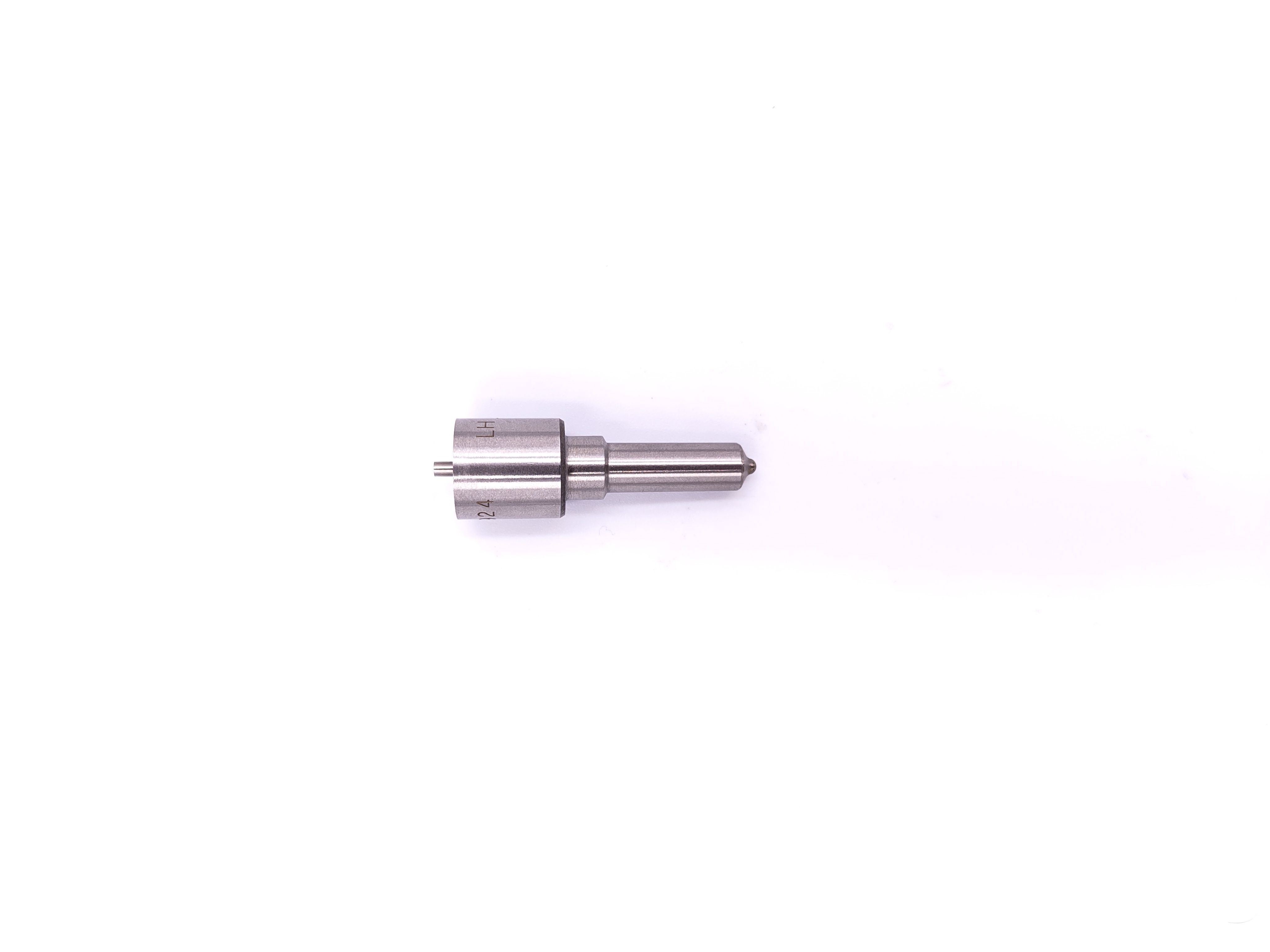

• Замена прецизионной пары распылителя: монтаж оригинального распылителя с алмазным микросверлением сопел;
• Регулировка преднатяга: микронная подгонка зазоров пьезопривода с помощью прецизионных регулировочных шайб с шагом 0,001 мм;
• Стендовая обкатка и генерация кода IIC: форсунка проходит 20-минутный тест-план на автоматизированном стенде под давлением до 2 000 бар. По результатам испытаний формируется индивидуальный 6-значный буквенно-цифровой калибровочный код (IIC / Individual Injector Correction), необходимый для прописки в ЭБУ автомобиля.

Контрольные параметры для дефектовки пьезофорсунок Continental

Параметр	Заводская норма	Критическое значение (брак)	Метод проверки
Сопротивление изоляции на корпус	> 10 МОм	< 200 кОм (пробой)	Мегомметр (250–500 В)
Электрическая емкость	2,8–3,5 мкФ	< 2,1 мкФ или > 4,0 мкФ	RLC-метр (1 кГц)
Внутреннее сопротивление	180–220 кОм	Обрыв (∞) или КЗ (0 Ом)	Цифровой мультиметр
Обратный слив на холостом ходу	< 15 мл / мин	> 25 мл / мин	Калибровочный стенд / мензурки
