Клапан-мультипликатор форсунки Common Rail: причины слива в обратку и технология замены

Принцип работы и физика гидроплотности клапана-мультипликатора

Клапан-мультипликатор (управляющий клапан) — ключевой гидравлический узел форсунки системы Common Rail. В исходном закрытом состоянии давление топлива в управляющей камере над мультипликатором и в полости под распылителем уравновешено и достигает 1 600–2 500 бар. Поскольку площадь верхней поверхности мультипликатора больше площади конуса иглы распылителя, игла надежно прижата к седлу, перекрывая распылительные отверстия.

В момент подачи импульса на электромагнит или пьезоэлемент клапан открывается всего на 0,03–0,06 мм. Топливо из камеры управления мгновенно сбрасывается через жиклер в линию обратного слива. Давление над иглой падает, и гидравлическая сила снизу поднимает иглу — происходит впрыск. Как только клапан закрывается, камера снова наполняется топливом через входной дроссель, и впрыск прекращается.

Симптомы износа клапана: как определить проблему

Основная причина неисправности — гидроабразивный износ конусного седла и грибка клапана под воздействием сверхвысокого давления и микрочастиц грязи в топливе. Потеря герметичности проявляется характерными симптомами:

• Затрудненный или невозможный пуск мотора на горячую: при нагреве вязкость солярки снижается, и утечка через изношенное седло возрастает. ТНВД при прокрутке стартером не может развить минимальное пусковое давление в рейле (200–250 бар);
• Ошибка по низкому давлению топлива (P0087 / P0191): при резком разгоне блок управления фиксирует падение давления ниже уставки и переводит двигатель в аварийный режим с ограничением тяги;
• Повышенный объем обратного слива: при тесте с мерными колбами слив превышает нормативные 15–20 мл за минуту работы на холостом ходу;
• Повышенный расход топлива и нестабильный холостой ход.

Технология замены и регулировки клапана в Dizzel

Простая замена детали без высокоточной стендовой настройки невозможна. В сервисе Dizzel работы выполняются по заводской технологии (Bosch Step 3):

1. Разборка и ультразвуковая мойка: снятие нагара и лаковых отложений в ультразвуковой ванне со специализированным химическим составом;

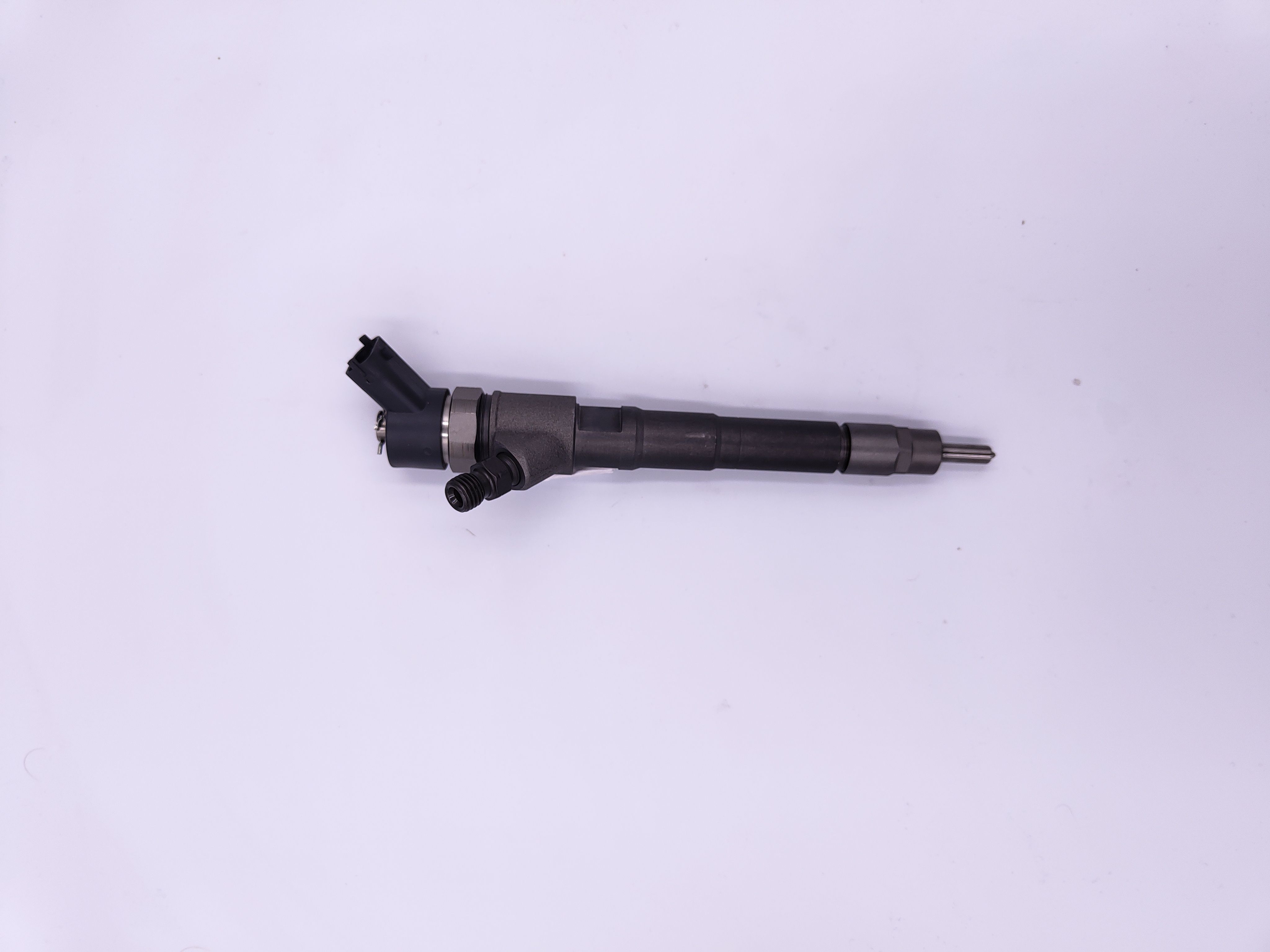

2. Оптический контроль: проверка посадочного места в корпусе инжектора под микроскопом с увеличением 200x на предмет кавитационных раковин;
3. Установка нового оригинального клапана: монтаж прецизионной пары (шток + седло);
4. Прецизионная регулировка: подбор регулировочных шайб с точностью до 1 мкм для выставления хода анкера и воздушного зазора соленоида;
5. Стендовая калибровка и кодирование: обкатка форсунки на автоматизированном стенде во всех режимах налива (VE, LL, EM, VL) и генерация индивидуального кода коррекции (IMA/C2i).

Рекомендации по предотвращению износа клапанов

Ресурс прецизионной пары клапана напрямую зависит от качества фильтрации и смазывающей способности топлива:

• Применяйте оригинальные фильтры с сепаратором воды и тонкостью фильтрации 2–5 мкм;
• Не допускайте завоздушивания системы при замене фильтрующего элемента — заполняйте корпус фильтра топливом перед пуском;
• При наличии металлической стружки обязательно выполните полную промывку топливной рампы и бака, иначе новый клапан выйдет из строя за первые 100 км пробега.
